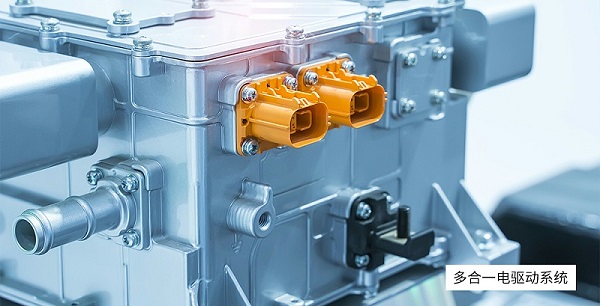

高度集成的多合一電驅動系統(如華為DriveONE)正成為電動汽車的核心動力單元，它將電池控制、動力驅動、車載充電器、減速器等七大關鍵部件融為一體，顯著優化空間布局、降低成本并提升整體效能。然而，這類高度集成系統的測試(涵蓋運行、疲勞壽命、電氣及系統綜合測試)也面臨更大挑戰。

　　針對華為DriveONE的嚴苛測試需求，尤其是其托盤式自動化生產測試線，格雷希爾提供了成熟的C9多路快速接頭組合板總成解決方案，并已在華為產線實現規?；瘧?yīng)用。該方案的核心價值在于實現“一次連接”的終極目標，大幅縮短測試周期。

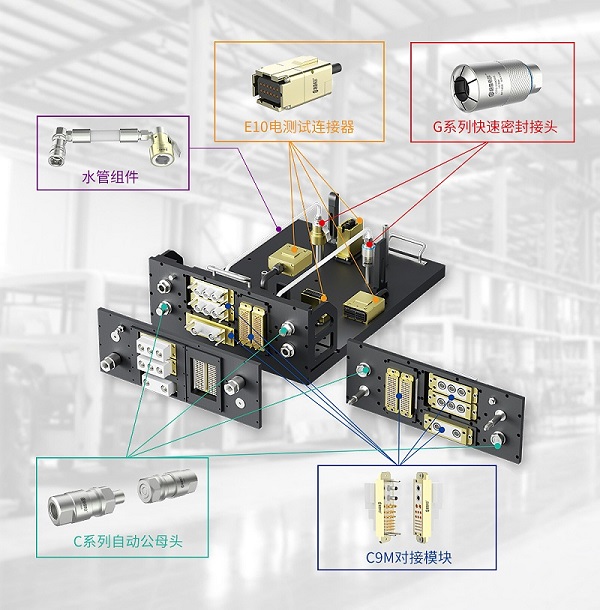

　　C9組合板：模塊化集成，多介質同步連接

　　格雷希爾C9組合板是一個高度模塊化的解決方案，巧妙集成了C9-EV對接板、多種快速接頭(公母接頭)、E10電接頭及軟管組件等核心部件。其最大優勢在于能夠同步完成大電流、信號電、冷卻液、壓縮空氣等多種介質的管路連接，完美適配DriveONE托盤化自動測試的高效要求。

　　關鍵快速接頭：精準密封，經久耐用

　　在DriveONE系統測試中，以下格雷希爾快速接頭發揮著關鍵作用：

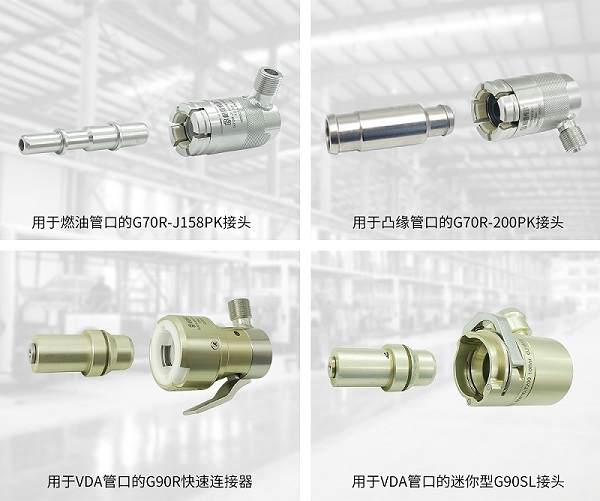

　　G70R系列： 專為冷卻水路、油路、氣路等管口的快速密封設計，兼容密封凸緣管口、J2044燃油管口及VDA管口。其L型結構優化空間利用，特別適合狹窄安裝環境。

　　G90系列 (如 G90R, G90SL)： 同樣適用于VDA管口，廣泛應用于通油、通水/冷卻液測試以及氣密性測試。同樣采用節省空間的L型設計。

　　這些系列接頭的核心部件均采用高品質PEEK工程塑料爪牙，不僅具備卓越的耐高溫性能，更能有效保護管件表面免受刮傷，確保長久可靠的使用壽命。

　　集成化電氣測試方案：滿足嚴苛要求

　　針對DriveONE系統托盤式電氣測試(如絕緣耐壓、絕緣電阻、電氣壽命等)，格雷希爾通過C9組合板提供了高度集成化的解決方案：

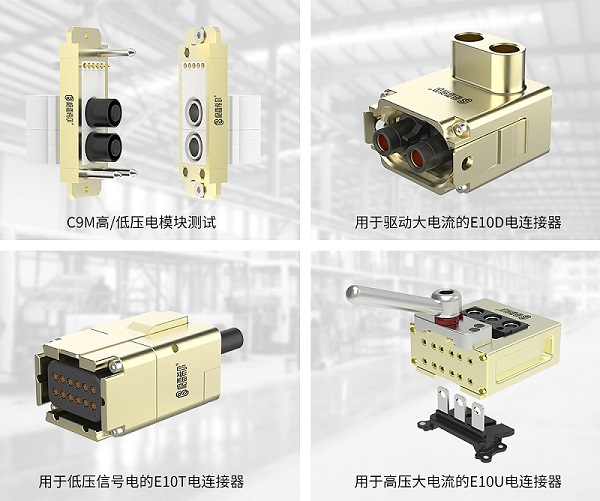

　　C9對接模塊： 采用模塊化設計，可根據測試需求(低電流信號、高電壓、大電流等)靈活組合，滿足多種電壓規格。

　　E10電連接器： 專為高頻次插拔設計，具有超長使用壽命，能適配多種電氣端口，包括信號端口、各類圓形插針/插孔端口、片狀端口、夾片端口、VUW銅排端口、銅鼻子及接線柱等。

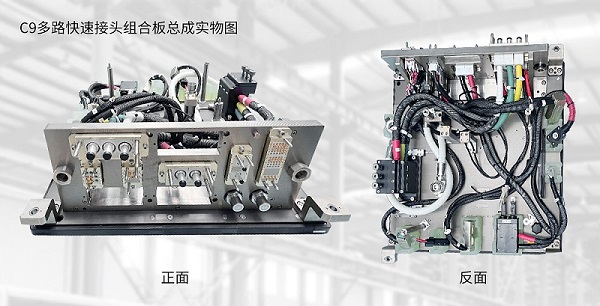

　　將專用于電性能測試的C9對接模塊與高可靠性的E10系列電接頭集成于統一的C9多路快速接頭組合板總成中，能夠同步滿足UVW高壓、驅動大電流及低壓信號等復雜的測試需求。該集成方案完全契合華為DriveONE多合一電驅動系統對測試效率、精度及可靠性的嚴格要求。
